產品概述

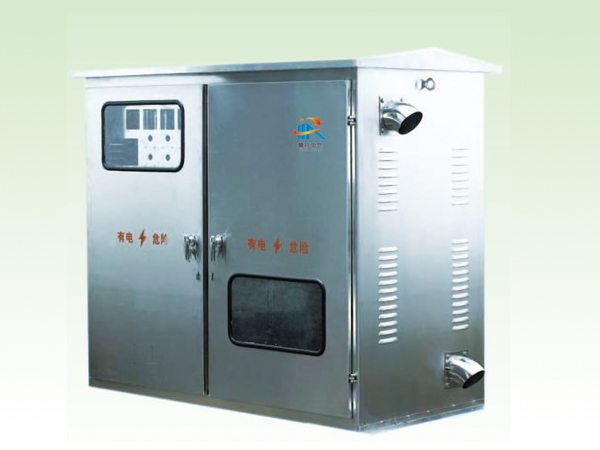

JP型戶外綜合配電箱是一種本著安全、經濟、合理、可靠的原則而設計的新型戶外配電無功補償綜合柜。適用于城網、農網改造、工礦企業、路燈照明、住宅小區等交流50Hz、額定電壓380V的配電系統中，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱，同時可根據用戶要求加入漏電保護功能。產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。產品符合GB7251.1-1997、GB/T15576-2008，是目前電網改造中理想的低壓成套裝置。

JP型戶外綜合配電箱適用于0.4kV電壓等級的電能分配、計量、保護和無功功率自動補償

產品特點：

JP型戶綜合配電箱可具有配電，補償，計量三種基本功能。用戶可根據需要選擇不同方案，具體方案號如下：

◎01-配電十補償十計量

◎02-配電十補償

◎03-配電十計量

◎04-補償十計量

◎05-配電

◎06-計量

◎07-補償

主要性能：

◎響應及時迅速，補償效果好，工作可靠，也可根據用戶需求加入漏電保護器；

◎保護功能：過壓、過載、欠壓、欠流、短路、缺相、零序超限等功能；

◎自動運行功能：停電推出、送電后延時lOs自動恢復；

◎可提高電網功率因數達到0.95以上。

運行條件

◎環境溫度：-40℃～+55℃；

◎空氣相對濕度：≤90%（相對環境溫度為20℃～25℃）；

◎海拔高度：不超過3000m

◎環境條件：適用于箱體內安裝，不適用于有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的地方。

◎安裝位置：與地面垂直的傾斜度不超過5°

技術參數：

◎額定電壓：400V

◎額定頻率：50Hz

◎配用變壓器容量分別為：10、20、30、50、63、80、1 00、125、160、200、250、315、400、500、630 (kVA)

◎電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置

◎饋電回路：一般分2路，每路按所配變壓器總容量的80%～100%配置，如用戶有特殊要求，按用戶要求

◎補償方式：循環投切，編碼投切，模糊控制自動投切

◎控制物理量：無功功率或無功電流

◎最快響應時間：≤20ms

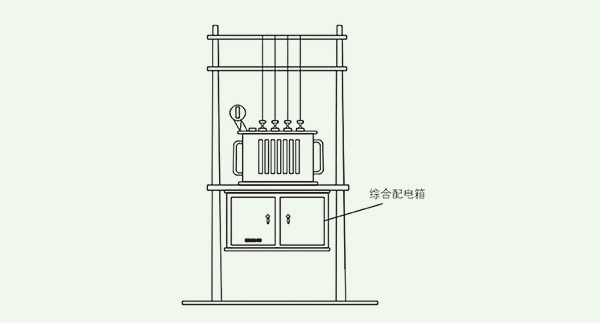

按照示意圖：
